中国建设信息化2022年10期

退化草场修复车

仲冉毓 沈嘉璐 司文硕 袁璐 杨雅馨

（沈阳理工大学机械工程学院   辽宁  沈阳    110159）

摘要：如果没有专用机械设备及修复方法做保障，草原生态修复治理的效率会大大降低，修复治理成本成倍增加。因此，研发基于草原植被恢复技术下的退化草原修复的机械装备及配套修复方法，才能为草原大规模生态修复提供保障。

关键词：环境保护；草场修复

基金项目：2022年度大学生创新创业训练计划资助（项目编号202210144007 ）

我国拥有60亿亩天然草原，占国土面积的41.7％。然而，长期超载过牧等因素使90％的草地出现不同程度的退化。巨大的草原退化面积修复治理，亟需草原生态修复的专用机械设备及配套的修复方法，如果没有专用机械设备及修复方法做保障，草原生态修复治理的效率会大大降低，修复治理成本成倍增加。因此，研发基于草原植被恢复技术下的退化草原修复的机械装备及配套修复方法，才能为草原大规模生态修复提供保障。

1 研究内容和解决的关键问题

1：缩小机器体积。如将原来依靠圆形开沟器在地面开出长条状沟改为点式。使机器变得小巧，以数量来增加效率。

2：更多的减少对土地的破坏。点状式开沟比条状式开沟可以更好控制距离，让原有草场的生态尽可能不被打破原有平衡，减少人为干预使生态进一步退化。

3：减少机器的造价。尽可能减少材料的使用，一机多用，回收再利用，可更换刀片便于不同土地情况使用。

4：改变直接在土上撒种，减少动物吃种造成草种的浪费。可以将种子埋入土中，减少鸟雀及其它植食性动物吃种几率。

5：增加草种的存活率。可将肥料与草种一同播种。

2 项目创新之处

突破原有观念，不局限于现阶段普遍认为的草地切根机大小，创新思维将大化小，以数量和质量为突破口，将线化点，解决原有机器大而笨重的问题，降低人为因素导致草场再退化概

图1

率，使用简单易上手，刀片更换方便，节约成本，一机多用，无需更换机器，只需提供适合刀片。提高草种利用率，降低修复草场成本。

3 作品构成运作介绍

本作品由两部分组成：切根与播种

切根：切根部分是由一个升降台和两个切根刀具组成

升降台：由丝杆，弹簧联轴器，螺母座，滑轮，滑轨，滑块，电机及安装刀具的台面组成。由电机带动台面在滑轨上做上下运动使刀具可以与台面一起上下运动。

刀具：由电机，连接头，自锁夹头，以及切根刀组成。切根刀刀刃弯曲向下且上方带有凹槽，可保证在切根同时在刀具抽出时减少土壤带出，降低对土壤破坏，便于后续播种的进行。

刀具整体固定于升降台的台面上，由单独电机使其运转进行切根。

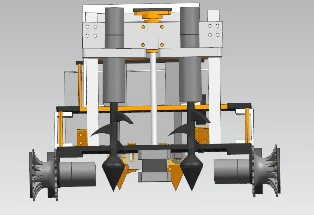

切根装置整体结构如图2所示

            图2

播种：播种装置由草种箱，转盘，输种管，电机，弹簧插土开合头，转动器，电机，滑轨，滑块组成。

 播种装置如图三所示

草种箱连接转盘，电机带动转盘转动，转盘分上下两层，上方转盘有多个孔洞且连接草种箱，上方转盘被电机带动旋转，下方转盘不动只有一个孔洞连接输种管，上方转盘转动，孔洞在草种箱可获得定量草种，只有当上方装盘转动至下方孔洞处才能让种子进入输种管。输种管与下方转盘孔洞之间由折叠软管连接。

输种管连接着转动器，转动器由单独电机带动控制输种管上下移动，便于将之插入土中。

输种管下方是弹簧插土开合头，弹簧插土开合头分为两部分，一部分与输种管为一体，另一部分可以开合且连接一弹簧，弹簧连接滑块，滑块连接位于车后板上的一段短滑轨。当输种管向下运动时，在到达滑块在滑轨行使最大程度

图3

之前，弹簧不被拉伸，弹簧插土开合头不会张开，到达行使最大程度之后（输种管插入土中），弹簧被拉伸，开合头张开种子进入土中。输种管向上运动，弹簧不在拉伸开合头闭合。

参考文献：

1.吉林大学学报（工业版），2022，01.

2.华中农业大学学报,2018,01.

3.中国农业大学，博士论文，2015.

作者简介：仲冉毓（2003-），女，汉族，新疆人，本科，机械设计制造及其自动化.
