摘要:文章结合某款电动汽车的整车通讯网络系统,利用CANoe软件建立相关通讯网络的仿真模型,通过仿真分析可以准确判断通讯总线网络负载率是否满足设计要求、报文是否存在错误帧、报文数据发送是否正确和完整,可以快速有效的分析整车通讯矩阵的正确性、完整性和可行性,明显缩短整车开发周期和降低开发成本。
关键词:电动汽车;通讯网络;仿真模型;通讯矩阵;
1 引言
随着电动汽车技术的发展,为了提升驾乘的安全性、舒适性和方便性,相关控制用电器设备数量日益增多,造成依靠传统电器控制方式已不能满足车辆需求,进而发展出通讯总线控制方式,目前总线控制成为电动汽车电器设备控制的主流技术方案,通讯方式有许多种,常见的有CAN、LIN等,其中CAN通讯应用最为广泛。在电动汽车电器系统开发初期,如何对整车通讯总线进行快速的开发及仿真分析尤为重要。
CANoe是德国Vector公司开发的一套通用的CAN总线系统的开发、测试和分析工具,支持总线网络开发从需求分析到系统实现的整个开发过程,设计开发中建立通讯网络模型和库文件,结合库文件进行通讯的模拟分析,判断通讯网络的数据是否正确、有无错误帧、总线负载率等性能,进行总线通讯数据分析,实现整车网络的快速开发。本文结合某款电动汽车的通讯网络,利用CANoe的仿真分析功能,进行总线的仿真分析验证。
2整车通讯网络原理
该电动汽车整车通络网络采用CAN通讯方式(SAE分类B类网络标准与协议),网络拓扑采用线性拓扑结构,为了控制总线报文的负载率,保证总线信号的稳定性和可靠性,整车通讯网络分为三路(整车网络、动力网络和充电网络组成),通讯网络中除VCU同时连接整车和动力网络外,其余各电器设备独立连接相关网络,整车总线报文格式采用扩展帧、波特率为250kbps,动力总线报文格式采用标准帧、波特率为500kbps,充电总线报文格式采用扩展帧、波特率为250kbps。通讯网络拓扑结构见图1。

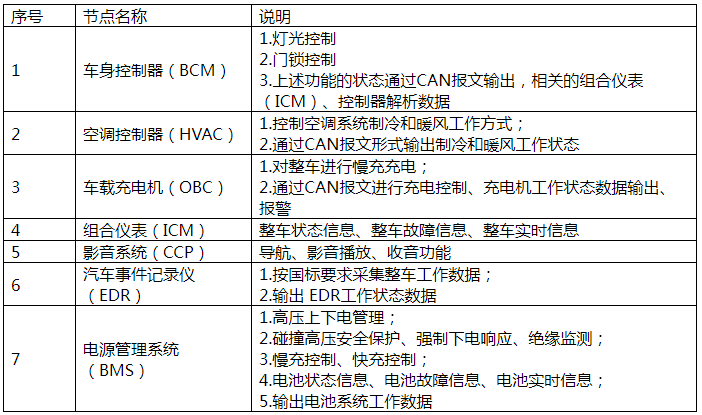

整车CAN通讯网络有车身控制器(BCM)、空调控制器(HVAC)、车载充电机(OBC)、电源管理系统(BMS)、组合仪表(ICM)、中控屏(CCP)等7个节点组成,具体功能说明见表1。
表1 整车CAN网络控制器

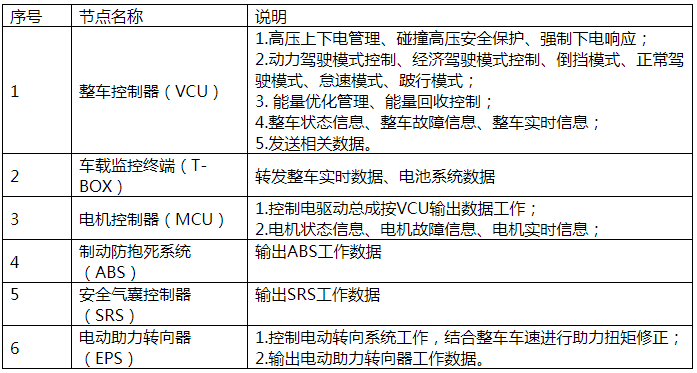

动力CAN通讯网络有整车控制器(VCU)、电机控制器(MCU)、制动防抱死系统(ABS)、安全气囊(SRS)、电动助力转向系统(EPS)等6个节点组成,具体功能说明见表2。
表2 动力CAN网络控制器
整车CAN总线及动力CAN总线部分报文地址及特性参数明细见表3.

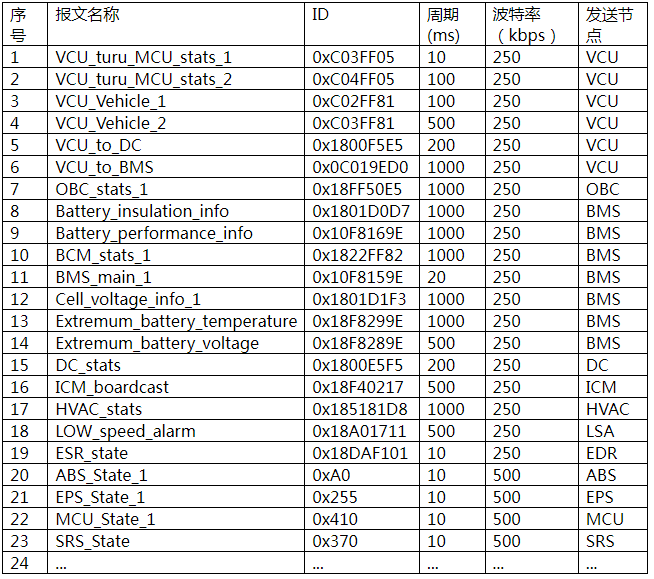

表3 整车报文地址明细
3 CAN通讯总线仿真分析
整车通讯总线完成开发后,为了验证各总线的负载率是否满足设计值、报文数据发送是否完整、有无错误帧等问题,需要通过快速有效的方法进行虚拟分析,可以利用德国VECTOR公司开发的Canoe软件进行总线仿真、测试和分析。首先结合通讯总线报文信息进行整车通讯总线库文件的编写(CAN_dbc文件建立),将整车通讯网络库文件导入CANoe的仿真界面(simulation step)建立整车通讯仿真模型,运行数据仿真分析,判断通讯总线的报文数据与设计输入的一致性,分析内容如下:
1)通过trace窗口分析网络各帧报文发送是否正常和完整,判断整车通讯矩阵的完整性;
2)通过data窗口分析网络各帧报文数据发送是否正常和完整,判断整车通讯矩阵的完整性;
3)通过frame histogram窗口分析网络各帧报文发送和错误帧情况,判断整车通讯矩阵的完整及正确性;
4)通过CAN statistics和bus statistics窗口分析网络负载率、错误情况,判断整车通讯矩阵的正确性和可行性。
下面只以整车CAN通讯总线为例,进行总线负载率、错误帧、通讯矩阵的完整性仿真分析,动力CAN网络和充电CAN网络不再进行分析,使用同样方法即可进行验证。
3.1 建立仿真库文件

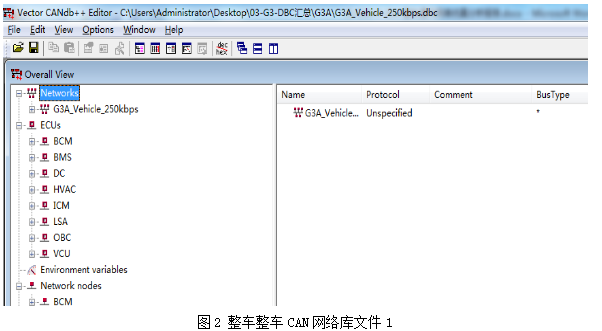

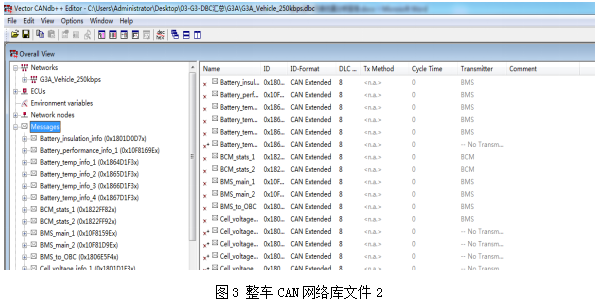

通过Vector中CANdb++ Editor模块建立建立仿真数据库文件G3_vehicle.dbc,根据总线上电子设备建立通讯网络的各通讯节点模型,根据表3《整车报文地址明细》编制相关CAN通讯报文的名称、数据状态、数据位长度、数据起始位和变量。如图2和图3所示。
3.2建立仿真工程

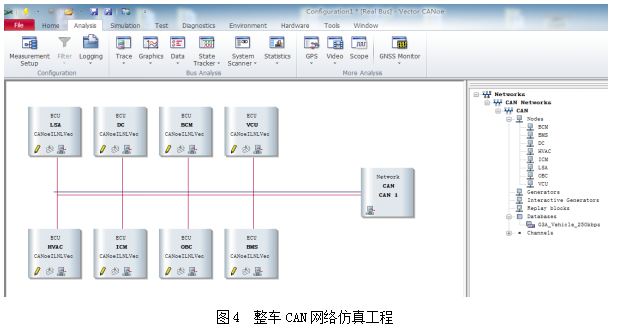

在Simulation setup中选择networks/can/databases加载G3_vehicle.dbc文件,完成数据库文件的输入,用于报文变量解析,仿真工程见图4。
3.3 整车CAN网络数据跟踪

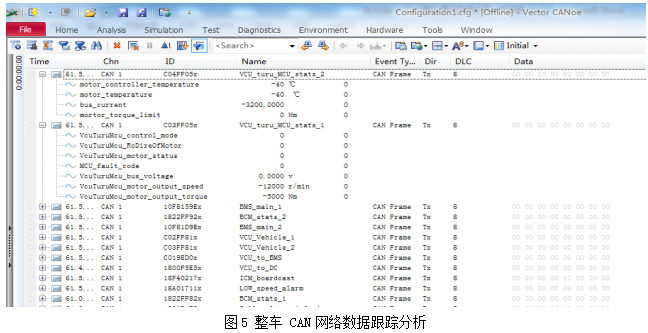

运行仿真分析模型,整车CAN网络各帧报文发送正常、CAN网络通讯矩阵设计完整。仿真结果见图5。
3.4 整车CAN网络数据状态

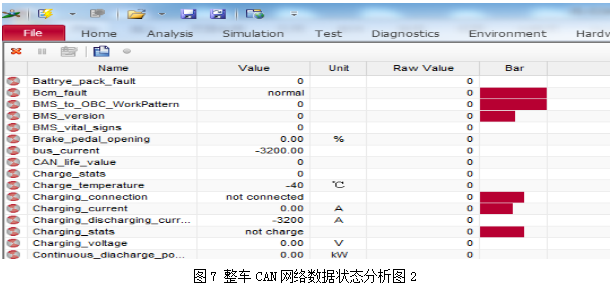

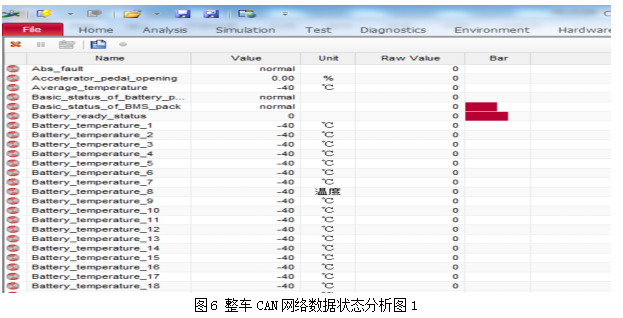

运行仿真分析模型,整车CAN网络数据状态各帧报文的格式、变量名称、数据为等参数信息正常,CAN网络通讯矩阵设计完整。仿真结果见图6和图7。
3.5 整车CAN网络错误分析

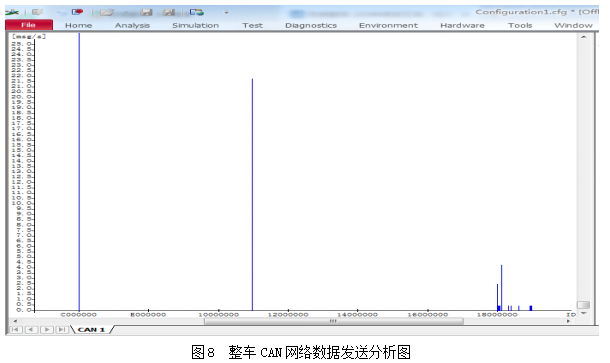

运行仿真分析模型,整车CAN网络数据状态各帧报文发送正常,无错误,整车CAN网络通讯矩阵设计完整可行。仿真结果见图8和图9。
3.6 整车CAN网络报文负载率分析

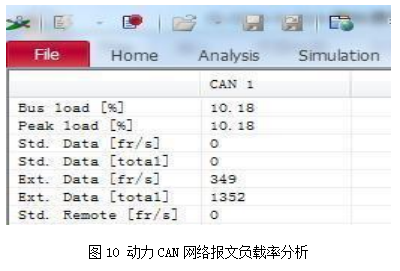

经运行分析整车CAN网络仿真模型,报文负载率10.18%,满足不大于30%的要求,整车CAN网络通讯矩阵设计完整可行。仿真结果见图10。
4 结语
本文以某款电动汽车CAN通讯网络的设计为研究对象,通过利用CANoe分析软件,建立了整车通讯总线仿真分析模型,通过运行模型,可以分析整车CAN总线上各通讯节点报文参数的正确性,报文数据的完整性、总线负载率是否满足设计需求,在电动汽车通讯网络开发阶段提供了可靠的分析工具,可以快速进行整车通讯网络功能的验证,明显缩短相关设计的开发周期、提升效率和降低开发成本。
参考文献
[1]林程.电动汽车工程手册(第一卷).北京,机械工业出版社,2020.
[2]杨金升.CANoe开发从入门到精通.北京,清华大学出版社,2019.
作者简介
陈永升(1972-),男,河南省长葛市人,大专学历,工程师。
陈嘉良(1998-),男,河南省长葛市人,本科学历,技术员。
